制振装置アクティブ制振装置

アクティブの制振性能は、パッシブタイプに比べ3~4倍の性能UPが可能です。
また、スペースに関してもパッシブと同等の性能を省スペースで設置可能です。​

アクティブの仕組み

アクティブ制振装置は建物の振動情報をセンサーに取り込み、建物が受けている振動とは逆向きに制御された信号に基づいてサーボモーターがおもりを駆動させ振動を低減させるシステムです。​

水平方向の振動対策制振装置

建物の交通振動障害概要

幹線道路や高架道路の近傍に立地する建物は車両走行による交通振動障害が発生しやすい。これは道路上の振動が地盤を伝播し建物の水平固有周期で振動増幅させることが原因です。更地の段階では振動を感じなくても、建物を建設した場合、上階にいくほど横揺れが大きくなっていると感じるのはこのためです。

ωAD-H / ω2 の特長

制振効果はその振動性状によって違いはありますが 1 / 3 ~ 1 / 4 の低減効果が見込めます。またシステムの心臓部である制御系には高性能の小型アクティブ制御器を搭載し、実装スペースの極小化を実現しており、既存建物への装着も可能です。

ωAD-H の設置例
(ωAD-H:水平アクティブ製品装置/ビル用型)

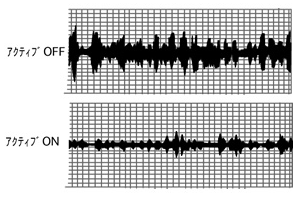

ωAD-H の性能結果

鉛直方向の振動対策制振装置

機械振動対策

生産設備機器から発する振動により、床の上下方向振動障害が発生。その影響で設備防振対策の効果が十分得られない場合があります。ωADで床の上下振動を押さえることで、作業環境を改善しました。​

ωAD-120V の特長

生産設備の回転数が常時可変する場合、ωAD-120Vは可変する強制振動周波数に制振効果を発揮させる、周波数追従対応ができます。

ωAD-120V

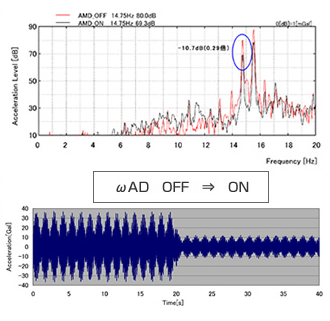

ωAD-120Vの性能結果

エアロビクス振動障害対策

健康管理意識の高まりからエアロビクスなど運動施設を併設する建物が増えています。集団で行う運動は、しばしば予想以上の振動となり隣接するフロアーはもとより思わぬところで障害になるケースがあります。エアロビ運動は数十名規模でリズム跳躍を行うことからパッシブ制振装置では対策が難しいとされています。

ωAD-V の特長

効率・小型化を目的とし、稼動質量を金属コイルバネで支持することにより共振系を構成しています。
又、駆動方式に関しては、ACサーボモーター+ボールネジ方式を採用しました。

ωAD-V の仕組み

ωAD-Vの仕組みはωAD-Hと基本的に変わりません。AD-Hタイプが水平駆動であるのに対してAD-Vタイプは垂直駆動です。

ωAD-V の外観

ωAD-V の性能効果
