高级养老院内，到了夜晚，没有电视机等的声音，各房间几乎都不使用空调，环境噪声极小，设备引起的固体声会变得明显。只是用干电池对屋顶上设备的基础等进行激振，下方居室也能感知到敲击声，为了慎重起见，本案例采用了混凝土基座用以防止声音传播。

■现象
热水机组在运行时，正下方居室内产生噪声，虽然走廊一侧很难听到，但越靠近床边的墙壁就越能听清楚，可分辨出有低音和高音。
而且，热水机组正下方的浴室，受热水机组的影响更为明显。
房间内并没有体感振动。




热水机组的运行状况设定是在夜间用电时间段（22时以后），根据热水储罐中的水量，连续运行。
热水机组运行时，正下方居室内最大的NC值是靠近墙壁前的NC-20，走廊一侧的噪声值与热水机组是否运行无关，为NC-15。


■隔振对策内容　（热水机组＋管道泵＋配管（2个系统））

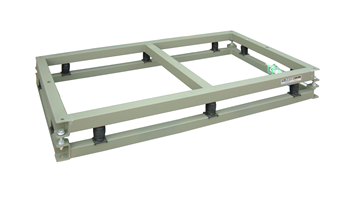

冷水机组本体：　橡胶垫⇒变为上部架台混凝土＋弹簧隔振装置

【噪声测定结果】
将实施对策前后的噪声数据通过NC曲线绘制出来，将体感评估结果总结如下。图5、6呈现的是正下方房间墙壁前和浴室窗玻璃前的NC图表精髓。

■噪声测定结果＜噪声值(地面上1.2m)・NC值※1／dB(A)＞
・4F-2　正下方房间墙壁前噪声　实施对策前：NC-20／27.5dB(A)→实施对策后：NC-16／24.6dB(A)
・4F-3　浴室窗玻璃前噪声　实施对策前：NC-30／36.2dB(A)→NC-27／34.3dB(A)

※1 NC值通常以5为刻度值进行读取，为了确认微小差值，本次采用1刻度进行读取。
※2 上述的NC值评估，由于人体的动作声・较强降雨（实施对策前）以及机器自身声音的影响，是去除了这些外在影响（1kHz带以上）的评估。

从测定结果及图5来看，正下方房间墙壁前的实施对策后的NC值及dB(A)值较比实施对策前有所降低。从体感上来看，实施对策前体感到的『伴随少许压迫感的低音』和『较高音』都明显降低。


前次调查中，受冷水机组影响明显的浴室窗玻璃前，图6的NC图所示的63Hz带成分明显降低，以前感觉到的『伴随压迫感的低音』也几乎感觉不到。

冷水机组运行时也很平稳，为NC-15，受热水机组影响较小的正下方房间的走廊方向，NC值虽为15并无变化，但 dB(A)值却有轻微降低的趋势。

在事前调查时的报告书中，指出为了改善正下方房间的噪声环境，有必要将热水机组运行时的主要成分降至背景噪声级别以下，针对墙壁前的最大值NC-20，有必要将其NC值降低5个点以上，实施对策后为NC-16，基本达成目标。

综上所述，针对正下方房间及浴室的噪声，所采取的隔音兼备的隔振对策的效果，颇具成效。

＜术语解释＞
NC……Noise Criteria　NC曲线是Beranek在1957年提出的室内噪声评价方法。将噪声的倍频程分析结果合在NC曲线图上，读取与噪声频谱相切的NC曲线最大值，来评判噪声等级。
A声级…A-Weighted Sound Pressure Level　通过听感修正计权网络测得的噪声级。与人耳听觉特性对应。以前的表示单位为”phon”，现在用“dB”或“dB(A)”表示。
