酒店热源机房固体声降噪对策应用案例

类别

设备・装置类型
- 空调及卫生设备
- 电力设备
- 产业设备
- 建筑/结构
- 精密设备
- 振敏设备
- 测验设备
公害分类
- 振动
- 噪声
- 磁场
环境状况
- 生活环境
- 办公楼
- 民用建筑
- 工厂
- 研究设施
建筑物分类
- 酒店/住宿
- 医院/福利设施
- 办公室/会议室
- 商店/商厦
- 高校/研究所
- 公寓/住房
- 工矿企业

由酒店地下楼层里设置的热源设备起因的固体声降噪对策: 酒店地下楼层里设置的热源设备造成楼上的客房发生固体噪声。机房内设置了很多设备，通过测试调查，缩小范围至影响较大的设备，对此实施降噪对策，取得了相应的效果。

对策要点：事先采取措施很重要

高级度假酒店对噪声的要求条件很严格，针对主要设备实施降噪措施后取得了一定的效果，此后，仍有人对其他设备机器提出投诉，造成追加对策多次实施。
竣工后的对策实施有局限性，此案例揭示了事先采取对策的重要性。

原因：虽然对设备及配管实施有一定的隔振措施，但仍有噪音发生

地下楼层里设置的热源设备在运行时，正上方楼层的客房内发生噪音（固体声）。设备及配管实施有一定的隔振措施。在初次的详细调查中，查清了主要振源，并实施了相应的对策。

■主要设备和隔振规格
吸收式冷热水机组：橡胶垫
锅炉：橡胶垫
燃气热电联产发电机：弹簧
水冷螺杆式冷水机：弹簧
供气/排风扇：弹簧
泵类：弹簧
变压器（300～750kVA）：橡胶

图1：地下机房平面图
图2：图2：1楼平面图＜地下机房正上方楼层＞

对策：初次调查时实施的内容　1）～3）

1）机房天花板上设置的送风机（轴流风机）受吸力拉动，与隔振支架（其他公司制造）的挡块接触，导致振动传递。（图3）
这种情况，可考虑采用在水平方向安装弹簧从反向拉动，或在弹簧上增加配重提高弹簧刚度等方法，但现状的施工却有难度，故将风机从天花板上卸下，更改为安装在地面上。

图3：吸压导致的塞子金属的接触

2）锅炉燃烧时，从烟道会发出吹笛声（biu的声音）。（图4、5）　由于烟道的高温很难使用隔振吊顶，于是便放弃了天花板支撑，变为地板支撑。
3）此外，即使是天花板支撑的西洛克风扇，也存在塞子接触问题，也做了调整。另外在管道系统支撑部位增加了弹簧垫。（最初用橡胶垫包裹在管道上）

图4：锅炉燃烧时发生的噪声（频率分析数据）：客房噪声
图5：锅炉燃烧时的烟道振动（频率分析数据）：天花板固定部位的振动

效果：虽然取得了一定的对策效果，但由于费用和施工上的制约等问题，事后对策上会有限制。

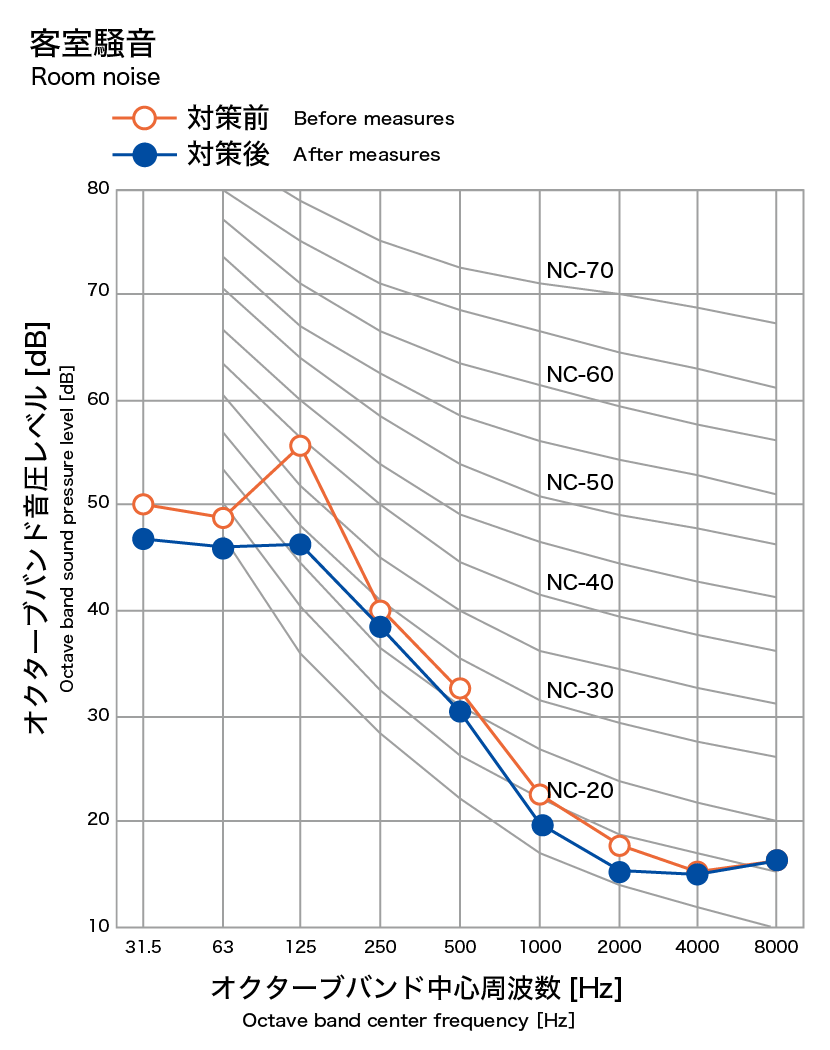

基于首次调查后实施的对策，客房噪声等级获得改善，由NC40降低至NC30。（图6）　

NC-30虽然在NC评价的客房标准内，但由于是在安静环境下建造的度假酒店，对于噪声的要求很高，令人在意的噪声出现的话就会接二连三的接到投诉。此外，对策实施后随着噪声的降低，反而残留的噪声会凸显，造成新的投诉。

之后，以其他泵类，变压器，空调机，螺杆冷却器为对象，进行了追加对策，虽然取得了一定的效果，但由于费用和施工上的制约等问题，事后对策上会有限制，并没有完全解决投诉的问题。

■危害内容和对策
・泵类：管道振动引发的固体声→支撑部位追加SP，替代管道橡胶垫的包裹。125Hz带5～8dB降低。
・变压器：磁激发振动引发的固体声→加强柜体底部的框架。120Hz的振动降低了5～10dB。
・空调机：风扇振动引发的有感振动→Fan Box上搭载Con模块，抑制板振动。正上方楼层地板振动为34Hz，降低了10dB。
・螺杆冷却器：制冷剂管道振动引起的固体声→制冷剂管道支撑部位的隔振。实施对策后的效果还未确认。

像本次案例一样，机房的正上方楼层地板配置有客房时，包括配管及管道基本上不是通过天花板支撑，而是通过地板进行隔振支撑。此外，也有必要考虑以隔振浮筑楼板支撑机房整体。（参考图7）

另外，其后建造的同系列酒店，将热源机房建在另外的大楼，考虑到了和客房的分离。
