TAP/TAPC/TAS/TASC/TAH/TAHC/TRS/TRP
特点
- 满足隔振性能的同时，保持承载精密仪器的稳定－薄型设计，更加紧凑简洁
过度追求隔振效果，会造成面板起伏不稳，难以工作。而过度的增加阻尼，则会降低隔振性能。特许机器的桌上型隔振平台权衡隔振与衰减进行最佳设定，基于便于操作，高效隔振和保持稳定的设计重点。尽可能的薄型设计，使操作人员感觉不到仪器工作高度的变化。采用紧凑和简洁的结构，可根据用户要求的尺寸，载荷重量，轻易的更改设计，进行定制。
在无载荷、高重心状态时都具有卓越的隔振效果。

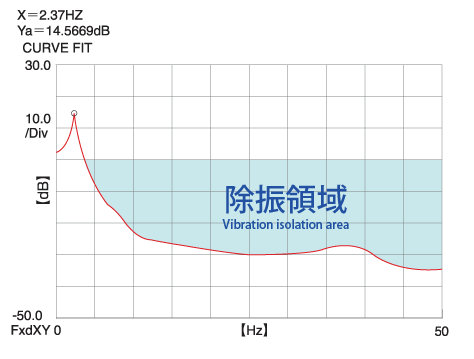

上图为同时测试安装平面和隔振台面上的振动，得出的频域振动传递函数。
在TAP-65上面放置80kg的仪器时，固有频率为2.37Hz，从9Hz处起降至-20dB(=1/10)以下。
规格参数
桌上型隔振平台 标准规格TAP/TAPC
畅销的桌上型隔振平台
标准规格/气浮式
TAPC型（手泵充气）
| 型号 | TAP/TAPC-45 | TAP-56 TAPC-56 |
TAP-65 TAPC-65 |
TAP-68 TAPC-68 |
TAP-86 TAPC-86 |
TAP-107 TAPC-107 |
|---|---|---|---|---|---|---|
| 固有频率（Hz） | 2.0~3.0 | |||||
| 阻尼方法 | 节流孔 | |||||
| 台面调平 | TAP型:自动调平（供给气压 0.4~0.7MPa） | |||||
| TAPC型:手泵充气 | ||||||
| 面板 | 白色涂装 | |||||
| 外形尺寸（W×D×Hmm） | 400×500 ×47.5 |
500×600 ×47.5 |
600×500 ×47.5 |
550×750 ×47.5 |
750×550 ×47.5 |
1000×700 ×47.5 |
| 产品重量（kg） | 21 | 30 | 30 | 40 | 40 | 55 |
| 最大承载能力（kg） | 120 | |||||
桌上型隔振平台 洁净室专用规格 TAS/TASC
防尘对策万全的洁净室专用机
TAS（自动调平式）
| 型号 | TAS-45 TASC-45 |
TAS-56 TASC-56 |
TAS-65 TASC-65 |
TAS-68 TASC-68 |
TAS-86 TASC-86 |
TAS-107 TASC-107 |
|---|---|---|---|---|---|---|
| 固有频率（Hz） | 2.0~3.0 | |||||
| 阻尼方法 | 节流孔 | |||||
| 台面调平 | TAS型：自动调平（供给气压 0.4~0.7MPa） | |||||
| ASC型：手泵充气 | ||||||
| 排气 | 集中排气 | |||||
| 面板 | 不锈钢抛光 | |||||
| 外形尺寸（W×D×Hmm） | 400×500 ×47.5 |
500×600 ×47.5 |
600×500 ×47.5 |
550×750 ×47.5 |
750×550 ×47.5 |
1000×700 ×47.5 |
| 产品重量（kg） | 21 | 30 | 30 | 40 | 40 | 55 |
| 最大承载能力（kg） | 120 | |||||
桌上型隔振平台 蜂窝型规格 TAH/TAHC
采用高性能蜂窝台板的光学实验室用隔振平台
TAH型(自动调平式)
| 型号 | TAH-45 TAHC-45 |
TAH-65 TAHC-65 |
TAH-86 TAHC-86 |
TAH-107 TAHC-107 |
||
|---|---|---|---|---|---|---|
| 固有频率（Hz） | 2.0~3.0 | |||||
| 阻尼方法 | 节流孔 | |||||
| 台面调平 | THS型 :自动调平（供给气压 0.4~0.7MPa） | |||||
| TAHC型 :手泵充气 | ||||||
| 排气 | 集中排气 | |||||
| 面板 | 钢质蜂窝型台板(孔距50mm M6螺孔加工) | |||||
| 外形尺寸（W×D×Hmm） | 400×500 ×89.5 |
600×500 ×89.5 |
750×550 ×89.5 |
1000×700 ×89.5 |
||
| 产品重量（kg） | 36 | 50 | 63 | 97 | ||
| 最大承载能力（kg） | 120 | |||||
桌上型隔振平台 橡胶隔振器 TRS/TRP
备有涂装和不锈钢抛光两种型号。
TRS型
| 型号 | TRS/TRP-45 | TRS/TRP-56 | TRS/TRP-68 | TRS/TRP-107 |
|---|---|---|---|---|
| 固有频率（Hz) | 垂直方向 10~13Hz 水平方向 6~7Hz | |||
| 面板 | TRS:不锈钢抛光 TRP:白色涂装 |
|||
| 外形尺寸（W×D×Hmm） | 400×500 ×34 |
600×500 ×34 |
550×750 ×34 |
1000×700 ×34 |
| 产品重量（kg） | 18 | 25 | 36 | 48 |
| 最大承载能力（kg） | 120 | |||
