- 下方楼层风机盘管式空调运行，引起董事办公室办公桌上的茶杯里的茶水荡起涟漪的隔振对策。
- 下方楼层风机盘管式空调运行引起振动问题，董事办公室办公桌上的茶杯里的茶水荡起涟漪。针对这个危害，采取了用性能更高的HSS型弹簧吊挂件代替现有的橡胶吊挂件的对策，结果茶杯里的涟漪就消失了。
对策要点：体感上虽没有问题，但“茶杯里的涟漪”会引发视觉上不适的振动危害
成为问题所在的桌上振动大小虽然是体感的极限程度，在对于坐着的董事而言，却对茶杯里的涟漪感到不适。由于采取了HSS型弹簧吊挂件代替现有的橡胶吊挂件的对策，从而使茶杯里的涟漪明显变小，解决此振动危害。
原因：针对FCU运行时的加振成分的隔振性能不足（橡胶吊挂件）
实施对策前，针对FCU采用的隔振材料是橡胶吊挂件。FCU运行时，桌上振动为卓越的18Hz成分，振动等级为VL-55，是“很不容易才会感觉到”的程度大小。虽然振动本身并不是很大，但是由于茶杯里的涟漪却会给人带来不适，而橡胶吊挂件无法充分降低FCU运行期间18Hz的峰值分量等，所以必须采取一些措施。在本案例中，茶杯里的涟漪虽然是问题所在，由于桌子是如图2般的坚固沉重的类型，而且所呈现的振动也不是很大，目前很难预测到对策会得到什么样的效果。
-
图1：FCU运行时的桌上振动加速度频谱
-
图2：危害发生时的董事办公室桌子
对策：采取了比橡胶吊挂件振动隔绝性能更高的HSS型弹簧吊挂件支持FCU
为了减小茶杯里的涟漪，需要将桌上振动降低到何种程度是很难预测的，首先提议采用比现有的橡胶吊挂件（图3）振动隔绝性能更高的HSS型弹簧吊挂件（图4），来支撑FCU并进行实施。
-
图3：实施对策前的橡胶吊挂件
-

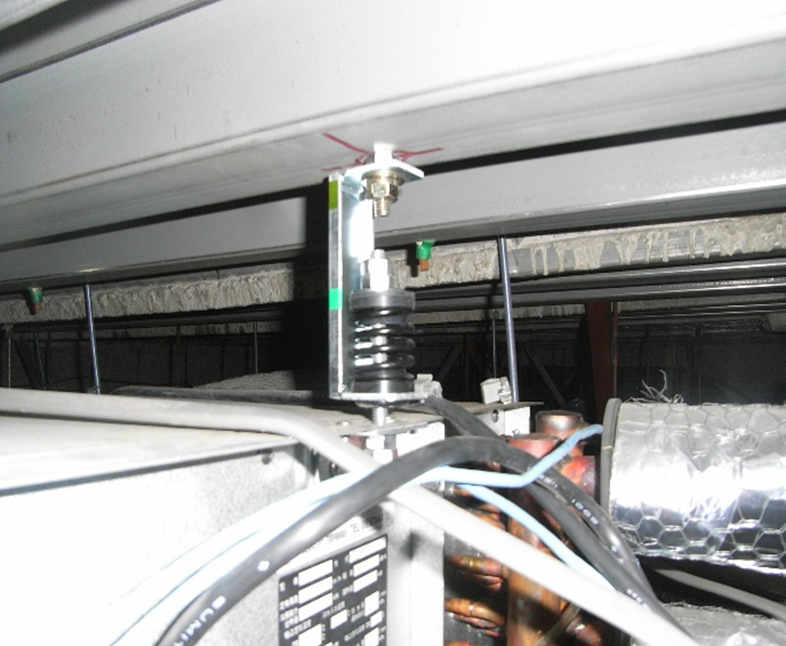

图4：实施对策后的HSS型弹簧吊挂件
效果：问题所在的茶杯里的涟漪几乎消失，对策效果很好
由于此对策，董事桌上的危害成分20Hz带（1/3倍频程）的振动，降低至图5的接近10dB。桌上的振动等级也从对策前的VL-55降低到对策后的VL-47。而且，问题所在的茶杯里的涟漪几乎消失，对策效果很好。
-
图5：实施对策前后的桌上振动对比（VL曲线）
